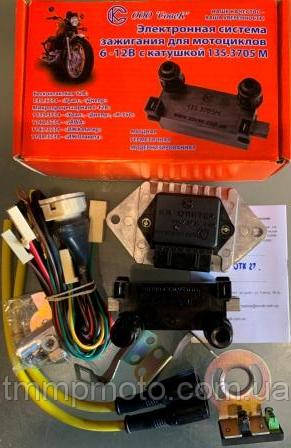

БСЗ запалювання ІЖ-ЮПІТЕР "СОВЕК" з котушкою, силіконовими бронепроводами та надсвічниками

Безконтактне запалювання  Ж-ЮПІТЕР "СОВЕК" із котушкою, силіконовими бронепроводами та надсвічником

Запалювання електронне іж юпітер Модель 1137.3734(МПБСЗ) предназначена для работы в мотоциклах марки ШВИДКЕ всіх моделей (одне і двоциліндрових) із генератором 6-12 вольтів. Програмне забезпечення мікропроцесорного запалювання дає змогу за допомогою під'єднання фішок у певній послідовності вибрати потрібний режим роботи двигуна мотоцикла (3 графіка). МПБСЗ складається з блока мікропроцесорного запалювання, оптичного датчика зі встановленням кронштейна, модулятора та з'єднувального кабелем. МПСЗ ( мікропроцесорна система запалювання з оперенням до 31 градуси, і три режими роботи — оптимізальний, зошит, колясочник) Для Юпітер для стійкої роботи на холостих обертах потрібно замінити рідні котушки на 1 шт. від Волга, Газель, Ока. На рідних котушках-іскра буде в 14 квольтів, якщо поставити 1 шт котушку від Газель.Вольга.Ока + замінити високовольтні дроти від котушки на свічки на силіконові від автоскра буде до 24 кВольтів.

__________________________________________________

Запалювання електронне іж юпітер

---------------------------------------------------------

Загальні відомості

Мікропроцесорна безконтактна система запалювання 1137.3734 (МПБСЗ) є логічним продовженням розвитку електронного запалювання. Модель 1137.3734, яка не має аналогів, призначена для роботи в мотоциклах марки "ІЖ" всіх моделей із генератором 12 вольтів. Мікропроцесорний модуль запалювання дає змогу за допомогою під'єднання в певній послідовності вихідних дротів вибрати потрібний режим роботи двигуна мотоцикла. МПБСЗ розроблена для підвищення технічних характеристик мотоцикла завдяки:

- поліпшення запуску в холодну пору;

- стабільності роботи двигуна завдяки зменшенню асинхронності іскроутворення й оптимізації кута оперення запалювання залежно від обертів двигуна;

- зниження токсичності вихлопних газів, витрати пального та зменшення нагару на свічках, завдяки збільшенню індуктивної фази іскри;

- стійкого запуску двигуна у разі зниження напруги акумуляторної батареї до 6 В (у разі використання котушок запалювання 4412.3705, 406.3705, 3012.3705, 3022.3705);

- зниження трудомісткості монтажу та обслуговування системи запалювання;

— обмеження величини струму та часу його протікання через первинну обмотку котушки запалювання для запобігання її перегріванню та швидкому розряджанню акумулятора.

Технічні дані

1. Номінальна напруга живлення 12 В із заземленим "мінусом" акумуляторної батареї.

2. Споживаний струм за ввімкненого замка запалювання й неробочого двигуна не перевищує 0,15 А.

3. Система забезпечує безперебійне іскроутворення за частоти обертання колінчастого вала до 7000 об./хв, водночас струм, споживаний системою, не перевищує 2,5 А (1,5 А під час встановлення котушки запалювання 3012.3705, 4412.3705, 406.3705, 3022.3705).

4. МПБСЗ забезпечує безперебійне іскроутворення у разі зміни напруги в бортовій мережі від 6 В до 16 В, водночас напруга на свічках запалювання не змінюється й досягає 17 кВ.

5. Система запалювання працездатна в діапазоні навколишніх температур від мінус 25 до плюс 60 градусів С.

6. Використовувана в МПБСЗ мікропроцесорне формування моменту запалювання забезпечує стабільну роботу системи у всіх штатних режимах роботи двигуна.

7. Ця МПБСЗ працює зі штатними котушками запалювання, але найкращі параметри іскроутворення забезпечує з котушками, спеціально розробленими для електронних систем запалювання (4412.3705, 406.3705, 3012.3705, 3022.3705).

МПБСЗ встановлюється на мотоцикл за допомогою запасних частин і кріпильних деталей, що входять до комплекту постачання.

Електронна (безсконтактна) система запалювання для мотоцикла ІЖ-Юпітер 12 В
Система запалювання — це вузол мотоцикла, який слугує для займання пального суміші, що міститься в циліндрі в момент кінця такту стиснення. Паливоповітряна суміш, що міститься в циліндрі двигуна мотоцикла, займається завдяки іскри, яка виникає між електродами свічки запалювання. Від якості роботи системи запалювання безпосередньо залежить працездатність вашого мотоцикла. Багато хто знає, що в мотоцикла ІЖ-Юпітер досить часто збивається кут оперення запалювання. Пов'язано це з механічним стиранням кулачків, ексцентрика та контактів переривача. У цій електронній системі запалювання призначеної для встановлення на мотоцикл ІЖ-Юпітер 12 вольтів немає механічних впливів. Зняття сигналу відбувається в спеціальному блоці, імпульс передається на комутатор, де посилюється перетворюється й отруюється безпосередньо на котушку запалювання. Далі все так само, як і на звичайному батарейному запаленні, подається розряд на свічку, суміш займається й колінчастий вал приходить у рух. Самостійно замінити систему запалювання нескладно, проте варто пам'ятати про те, що від правильності її встановлення та грамотності подальшої експлуатації залежить працездатність усього мотоцикла.
