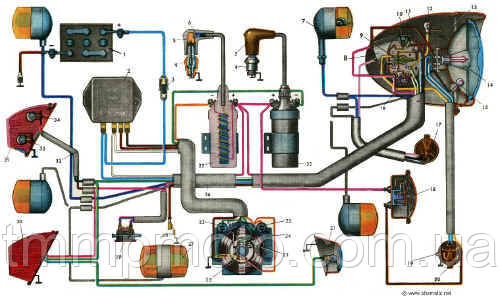

Схема електрообладнання мотоциклів ИЖ.
(натисніть для збільшення).
Умовні позначення датчиків, органів управління та контролю до схемою електроустаткування мотоциклів ИЖ.
Загальна схема для мотоцикла ІЖ:
1. Акумуляторна батарея.
2. Реле-регулятор
3. Запобіжник батареї.
4. Свічка запалювання.
5. Ковпачок свічки.
6. Помехоподавляющее опір.
7. Ліхтар з лампою.
8. Реле покажчиків повороту.
9. Центральний перемикач.
10. Сигнальна лампа А6-0.25 нейтральній передачі.
11. Контакти включення системи запалювання.
12. Лампа А6-0.25 освітлення шкали спідометра.
13. Фара.
14. Лампа дальнього і ближнього світла А6-32+32.
15. Лампа стоянкового гальма А6-2.
16. Контрольна лампа генератора А6-0.25.
17. Перемикач покажчиків повороту.
18. Звуковий сигнал.
19. Кнопка звукового сигналу.
20. Перемикач дальнього і ближнього світла.
21. Передній габаритний ліхтар коляски з лампою А6-2.
22. Котушка запалювання.
23. Конденсатор.
24. Генератор.
25. Переривач системи запалювання.
26. Головний пучок проводів.
27. Ліхтар покажчика повороту на візку.
28. Датчик нейтральній передачі.
29. Вмикач стоп-сигналу.
30. Задній ліхтар коляски.
31. Задній ліхтар мотоцикла.
32. Лампа заднього ліхтаря А6-2.
33. Пучок проводів заднього ліхтаря.
34. Лампа стоп-сигналу А6-15.
